寒川誠二教授の研究グループ 超低損傷中性粒子ビーム酸化プロセス技術による12ナノメートル世代以降の高品質Ge MOSトランジスタ構造を実現

2012年09月19日

ポイント

  • ゲルマニウム基板に損傷を与えず低温で緻密なゲルマニウム酸化膜を形成できるソフトな中性粒子ビーム直接酸化技術を使って、界面準位が 1011cm-2 以下の高品質界面ゲルマニウムMOSランジスタ構造を初めて実現。
  • 技術世代12ナノメートル以降の微細加工技術も見通せる範囲に。

概要

東北大学流体科学研究所および原子分子材料科学高等研究機構の寒川誠二教授グループは、この度 2020年頃に実用化される見通しにある12ナノメートル世代以降の超 LSIデバイスに必要不可欠なゲルマニウムチャンネルMOSトランジスタ製造プロセスにおけるゲート絶縁膜形成に、無損傷で低温酸化が実現できる中性粒子ビーム酸化プロセスを用いることで、困難であった2.0nm以下の極薄高品質ゲルマニウム酸化膜(EOT<2.0nm)の直接形成を初めて実現し、電気的にMOSトランジスタ界面が超低界面準位であることを実証いたしました。
今回新たに開発された技術は、寒川教授が発明し、ナノメートルオーダーの超微細加工技術において威力を発揮してきた中性粒子ビームプロセスを、ゲルマニウムMOSトランジスタゲート絶縁膜作製技術に応用したものであり、実際の電気特性実証の成功により、中性粒子ビーム技術の有効性を広く明らかにしたものであります。

半導体産業は世界的な競争のもと、新材料の導入や微細化研究が盛んであります。特にMOSトランジスタは半導体産業の最大の牽引車であり、国際競争を勝ち抜くために、その高性能化の研究は極めて重要であります。集積回路の高性能化には回路の微細化が不可欠でありますが、現在の2次元平面的広がりを必要とする素子技術では、微細化した回路素子からのリーク電流による発熱が大きくなりすぎて、技術世代 22ナノメートル以降の超高集積回路の実現は難しいとされています。
この技術の壁を打ち破るため、チャネル材料にゲルマニウムを用いたMOSトランジスタの開発が精力的に進められております。そのゲルマニウムMOSトランジスタにおける製造上および特性上の最大の問題は、ゲート酸化膜形成時におけるゲルマニウムおよびゲルマニウム酸化膜界面準位であります。既に私どもは中性粒子ビーム酸化を用いて3次元シリコン構造を無損傷に低温酸化することで、起立型MOSトランジスタにおける電子の移動度を向上させることができることを2005年のIEDM(国際電子デバイス会議)で発表しています。
今回我々は、ゲルマニウム基板表面の自然酸化膜を独自に開発した水素ラジカルにより除去し、真空一貫で連続して酸素中性粒子ビームによる300℃以下の低温酸化で均一超低損傷ゲルマニウム酸化膜を形成し、その上に高誘電率膜であるアルミニウム酸化膜を堆積することでMOSキャパシタ構造試作を行い、電気的に界面準位を測定いたしました。その結果、従来の熱酸化やプラズマ酸化によるゲルマニウム酸化膜に比べて極薄のゲルマニウム酸化膜が界面準位が低い状態で形成できることに初めて成功しました。これは、中性粒子ビームによる酸化では300℃以下という低温で面方位依存性なく緻密なゲルマニウム酸化膜が原子層レベルで形成できるためであります。ゲルマニウムはシリコンに比べ熱プロセスやプラズマプロセスへの耐性が低く、膜厚の制御や低界面準位を実現することが極めて難しく、ゲルマニウムを用いた高移動度MOSトランジスタの実現に大きな障害になっておりました。しかし、中性粒子ビーム酸化を用いて高品質極薄ゲルマニウム酸化膜が実現できたことから、今後ゲルマニウムMOSトランジスタの開発が大きく前進することとなります。

現在の半導体業界を取り巻く状況として、「如何にしてプロセスダメージを克服するか、如何にして低温プロセスを実現するか」という非常に大きな問題があります。これは、半導体LSIの集積化が進みLSIの構成素子であるトランジスタの更なる微細化に伴い表面に生成する欠陥の電気特性に対する影響が飛躍的に大きくなったことによります。
プラズマを用いたプロセスでは励起されたラジカルやイオンにより表面反応は低温で進行するため、従来の熱プロセスに比べて圧倒的に低温のプロセスが実現できます。しかし、プラズマから照射される放射光(特に紫外線)により、基板表面から数十nm以上の深さで欠陥が生成されます。特に形成構造がナノオーダーになりますと、構造全体に欠陥が生成されるためにデバイスとしての機能を果たすことができなくなります。
我々は、実用的なプロセス技術の確立を目指して、2001年より中性粒子ビームの各種先端デバイスへの応用に関する検討及び技術開発の研究に着手してまいりました。今回は世界で初めて Ge MOSデバイスへの中性粒子ビーム酸化の適用と実際の電気特性の向上を実現し、次世代Ge MOSトランジスタへの超低損傷・低温プロセスの有効性を明らかに示すことに成功いたしました。

中性粒子ビームによる加工・表面改質・材料堆積技術は、現在の半導体業界が直面している革新的ナノデバイスの開発を妨げるプロセス損傷を解決する全く新しいプロセス技術であると考えられます。また、本技術を用いた装置はプラズマプロセスとして実績がありもっとも安定した装置において用いられているプラズマ源をそのまま用い、中性化のためのグリッとを付加するだけで実現できる事から、今後、22ナノメートル以降の先端ナノデバイスにおける革新的なプロセスとして実用化されてゆく事もおおいに期待されるものであります。既に大手装置メーカーで装置化が進んでおり、近い将来、実用化されることとなります。

尚、今回の研究成果につきましては、9月17日から21日までフランスで開催される「The 42nd European Solid-State Device Research Conference (ESSDERC)」において報告を行う予定であります。

論文題目
「Thin Germanium Dioxide Film with a High Quality Interface Formed in a Direct Neutral Beam Oxidation Process」

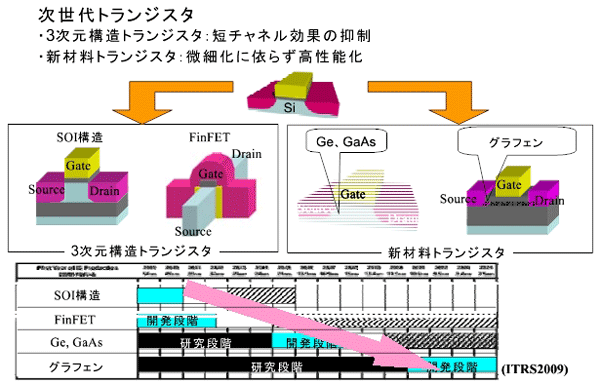

次世代トランジスタ・3次元構造トランジスタ:短チャネル効果の抑制・新素材トランジスタ:微細化に依らず高性能化
図1 先端デバイス開発ロードマップ

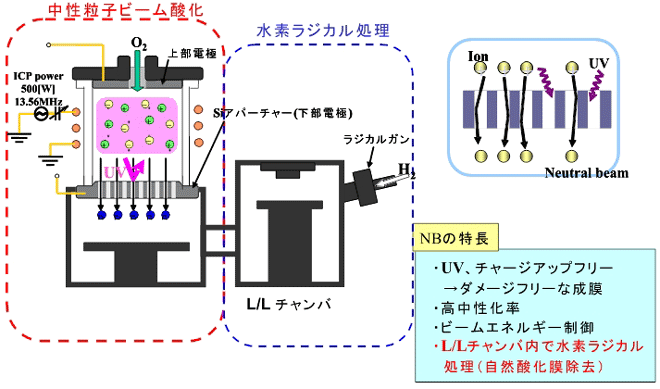

NBの特徴・UV、チャージアップフリー→ダメージフリーな成膜・高中性化率・ビームエネルギー制御・L / Lチャンバ内で水素ラジカル処理(自然酸化膜除去)
図2 中性粒子ビーム酸化装置

用語の説明

プラズマプロセス
微細加工技術の一つで、プラズマにより励起された活性なイオンを、基板に垂直に入射するように加速して照射し、エッチングを行う。微細なパターンを垂直に加工できることから現在主流の加工方法であるが、イオンの照射や紫外線によるダメージが素子を劣化させる等が問題になりつつある。
ダメージ
半導体デバイス製造工程においてプラズマプロセスにより入るダメージが大きな問題となっている。ダメージには、(1)物理的なダメージ、(2)電荷蓄積によるダメージ、(3)放射光によるダメージ、の3種類がある。物理的ダメージは基板に入射するエネルギーをもったイオンの衝撃により基板に欠陥などのダメージが入ることをいう。電荷蓄積によるダメージはプラズマから基板に入射する電荷(正イオン、電子)が絶縁膜上に蓄積することで、MOSトランジスタにとって極めて重要であるゲート絶縁膜などを絶縁破壊することをいう。放射光によるダメージは、プラズマから基板に入射する紫外光や X線のような波長の短い放射光は基板に堆積されているシリコン酸化膜中にホール・電子対を生成し、絶縁性を劣化させることをいう。
中性粒子ビーム
通常のプラズマエッチングでは、高速な荷電粒子との反応によりエッチングが行われるので、衝突時に生じるダメージの他、電荷の蓄積や紫外光照射によるダメージ等が避けられないでいた。そのため電気的に中性な粒子を用いたエッチングが、ダメージを与えない究極のエッチング方法として注目されている。
プラズマ中に存在する正イオンあるいは負イオンは電界により加速された場合には原子分子、電子、壁などとの衝突で電荷交換して中性化される。この時、運動エネルギーは保存され、方向性をもった中性粒子ビームが生成される。本研究では塩素負イオンを直流電圧により加速することで電荷放出を促し、低エネルギー高密度中性粒子ビームを形成している。
プレーナー型バルクMOSトランジスタ
シリコン表面層に平面的に作製されたトランジスタであり、その発明以来延々と使用され、微細化のトレンドが継続されている。しかしながら、今後いよいよ微細化の限界に直面しつつあり、短チャネル効果と呼ばれる現象や、リーク電流の増大が今後避けて通れなくなりつつある。
起立型ダブルゲートMOSトランジスタ
22ナノメートル・ノード以降のMOS(Metal-Oxide-Semiconductor:金属-酸化物-半導体)トランジスタにおいては、短チャネル効果と呼ばれる現象により閾値電圧の低下と、リーク電流の増大が避けられなくなっている。近年開発が進められている起立型ダブルゲート・トランジスタにおいては、複数のゲート電極により短チャネル効果を完全に防止し、低いリーク電流と高い電流駆動能力を実現することが可能であり、次々世代のトランジスタとして精力的に開発が進められている。
起立型ダブルゲートMOSトランジスタの中でも、シリコン基板を垂直に加工したフィンと呼ばれる構造を持つフィン型ダブルゲートMOSトランジスタは、対向するゲート電極を形成することが比較的容易であり、また既存トランジスタの製造プロセスが利用できることなどから注目されている。しかしながら、フィン加工面の原子的な凹凸やダメージによりデバイス特性が大きく左右されるなどの問題点が、これまで未解決であった。
技術世代 22および12ナノメートル
別名、テクノロジー・ノードとも呼ばれる。最小のメタルピッチの半分の値を基に定義される。国際半導体ロードマップ(ITRS)の規定によると、22ナノメートル・ノードの製品は 2015年に生産が予定されている。現在は32ナノメートルが製品化され、22ナノメートルの開発が勢力的に進められている。更に、2020年に生産が予定されている12ナノメートル・ノードの製品はゲルマニウムをチャネル材料として用いるMOSトランジスタ構造が検討されている。
EOT
SiO2膜換算膜厚(EOT : Equivalent Oxide Thickness)
高誘電率膜の物理膜厚をT、誘電率をε、SiO2膜の誘電率をεSiO2とすると、次の関係にある。
EOT=εSiO2×T / ε
誘電率が高ければ高いほど同じSiO2膜換算膜厚でも物理膜厚を厚くできるので、漏れ電流を抑えるには有利となる。
